1. 声谱图
首先我们来弄明白比倒谱分析更易懂的声谱图
我们处理的是语音信号，那么我们该如何去描述它呢？最简单的方法当然是录下来一段语音，然后把直接它放到语音分析软件里，这时软件就会给我们一个语音的时序图
很显然，横轴是时间，纵轴是声音的震幅。
接下来我们要对这段波形进行傅里叶变换，但是我们不直接变换。在语音信号处理中我们一般先把语音切片成帧(frame)，对每帧进行傅里叶变换,我们来看图

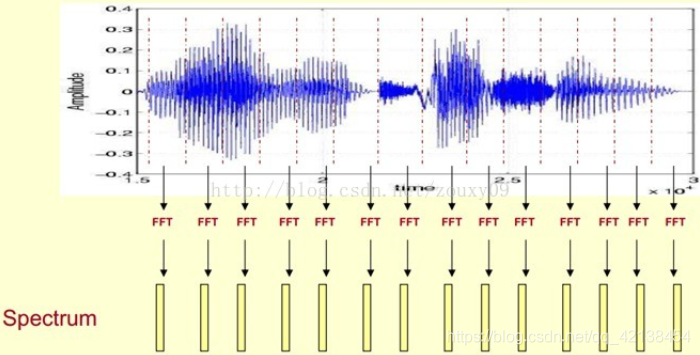

这里，这段语音被分为很多帧，每帧语音都对应于一个频谱（通过短时FFT计算），频谱表示频率与能量的关系。在实际使用中，频谱图有三种，即线性振幅谱、对数振幅谱、自功率谱（对数振幅谱中各谱线的振幅都作了对数计算，所以其纵坐标的单位是dB（分贝）。这个变换的目的是使那些振幅较低的成分相对高振幅成分得以拉高，以便观察掩盖在低幅噪声中的周期信号）
接下来，我们需要做的是分帧进行傅里叶变换后的谱图拼接起来，并且我们并不进行直接地拼接
拼接方式描述如下 > 我们先将其中一帧语音的频谱通过坐标表示出来，如上图左。现在我们将左边的频谱旋转90度。得到中间的图。然后把这些幅度映射到一个灰度级表示（也可以理解为将连续的幅度量化为256个量化值？），0表示黑，255表示白色。幅度值越大，相应的区域越黑。这样就得到了最右边的图。那为什么要这样呢？为的是增加时间这个维度，这样就可以显示一段语音而不是一帧语音的频谱，而且可以直观的看到静态和动态的信息。优点稍后呈上。
这样我们会得到一个随着时间变化的频谱图，这个就是描述语音信号的spectrogram声谱图。
也就是说，我们虽然对时域信号进行了傅里叶变换，但是由于我们对信号分帧再拼接，因此拼接的结果中横轴仍然是时间t，而纵轴则是频率。我们把这种图就叫做声谱图
下图便是一个实例
明暗代表这这一段语音信号的这段频率的强弱，图中的蓝线代表着共振峰
那我们为什么要在声谱图中表示语音呢？ 首先，音素（Phones）的属性可以更好的在这里面观察出来。另外，通过观察共振峰和它们的转变可以更好的识别声音。隐马尔科夫模型（Hidden Markov Models）就是隐含地对声谱图进行建模以达到好的识别性能。还有一个作用就是它可以直观的评估TTS系统（text to speech）的好坏，直接对比合成的语音和自然的语音声谱图的匹配度即可。
2.倒谱分析
首先区分一下语谱图(Spectrogram)与语音的频谱图(Spectrum)。 我们上面所说的便是语谱图 而如果将一段语音直接进行傅里叶变换，得到的便是语音的频谱图
接下来我们来看一个语音的频谱图 >下面是一个语音的频谱图。峰值就表示语音的主要频率成分，我们把这些峰值称为共振峰（formants），而共振峰就是携带了声音的辨识属性（就是个人身份证一样）。所以它特别重要。用它就可以识别不同的声音。
既然它那么重要，那我们就是需要把它提取出来！我们要提取的不仅仅是共振峰的位置，还得提取它们转变的过程。所以我们提取的是频谱的包络（Spectral Envelope）。这包络就是一条连接这些共振峰点的平滑曲线。
我们可以这么理解，将原始的频谱由两部分组成：包络和频谱的细节。这里用到的是对数频谱，所以单位是dB。那现在我们需要把这两部分分离开，这样我们就可以得到包络（Spectral Envelop）了。
这里插一个个人的小想法：如果对一段语音的频谱，再进行一次傅里叶变换，也就是求Spectrum的Spectrum，接着进行低通滤波，会怎么样呢？会不会在控制好参数的情况下也能得到包络呢？哈哈有时间一定要来试试。
说回正题：我们要注意，上图中纵轴的单位都是dB，也就是说这都是对数化了的谱。 现在我们的目标是要取出语音的频谱图中的包络与"频谱的细节"。怎么做？ 一个可行的方法是，对上图对数化了的频谱再进行一次傅里叶变换。进行这种变换之后，横轴自然就不是频率了，而是频率的频率。我们也可以叫它"伪频率"（pseudo-frequency），此时再对这个频率的频谱图取低频部分，它就与包络大致相对应(不是一样是对应)；相应的，而高频部分就大致与频率的细节相对应。
试想，我们如果对包络进行IFFT，那么得到的应该是一个低频部分;而对细节进行IFFT，那么得到的应该是高频部分。当然，进行IFFT后横轴并不是时间，因为进行IFFT的谱的纵轴是对数化了的，因此IFFT后不应该是时间t。
得到谱的包络有什么作用呢?谱的包络往往包含着说话的语义成分--它是声道所对应的部分。而精细的部分对应着人的声门。试想，每个人的声门（声带）都不一样，但是我们仍然能从不同的人的发声上听出相同的"字"，这是因为"字"的发声方法是我们在成长过程中学会的、是由声道控制的。 这样，我们就能进行ASR了。 >自动语音识别技术(Automatic Speech Recognition)是一种将人的语音转换为文本的技术
在实际中咱们已经知道log X[k]，所以我们可以得到了x[k]。那么由图可以知道，h[k]是x[k]的低频部分，那么我们将x[k]通过一个低通滤波器就可以得到h[k]了！没错，到这里咱们就可以将它们分离开了，得到了我们想要的h[k]，也就是频谱的包络。
x[k]实际上就是倒谱Cepstrum（这个是一个新造出来的词，把频谱的单词spectrum的前面四个字母顺序倒过来就是倒谱的单词了）。而我们所关心的h[k]就是倒谱的低频部分。h[k]描述了频谱的包络，它在语音识别中被广泛用于描述特征。
那现在总结下倒谱分析，它实际上是这样一个过程：
语音-->FFT-->log-->IFFT-->倒谱 在FFT与IFFT之间加了一个取log而已
1）将原语音信号经过傅里叶变换得到频谱：X[k]=H[k]E[k]； 只考虑幅度就是：|X[k] |=|H[k]||E[k] |； 2）我们在两边取对数：log||X[k] ||= log ||H[k] ||+ log ||E[k] ||。 3）再在两边取逆傅里叶变换得到：x[k]=h[k]+e[k]。
这实际上有个专业的名字叫做同态信号处理。它的目的是将非线性问题转化为线性问题的处理方法。对应上面，原来的语音信号实际上是一个卷性信号（声道相当于一个线性时不变系统，声音的产生可以理解为一个激励通过这个系统），第一步通过卷积将其变成了乘性信号（时域的卷积相当于频域的乘积）。第二步通过取对数将乘性信号转化为加性信号，第三步进行逆变换，使其恢复为卷性信号。这时候，虽然前后均是时域序列，但它们所处的离散时域显然不同，所以后者称为倒谱频域。
注: 1. 倒谱中的横轴与时间t类似，而又不是真正的时间，也可以叫做它伪频率 2. 声音的产生可以理解为声门和声道的线性卷积 3. 语音信号的倒谱经过低倒谱窗，获得声道响应信号，可分析得到共振峰参数； 语音信号的频谱高倒谱窗，经过声门激励信号，可分析得到基音参数
3.MEL频率
通过对人耳听力的研究发现，人耳对低频的声音更为敏感，对高频的声音相对不敏感。 比如说，对于一个500hz的声音和1000hz的声音相比，人的听力系统并不会感觉到后者的音调就是前者的两倍，实际的听力感觉是不到两倍。
而Mel频率分析就是基于人类听觉感知实验的。实验观测发现人耳就像一个滤波器组一样，它只关注某些特定的频率分量（人的听觉对频率是有选择性的）。也就说，它只让某些频率的信号通过，而压根就直接无视它不想感知的某些频率信号。但是这些滤波器在频率坐标轴上却不是统一分布的，在低频区域有很多的滤波器，他们分布比较密集，但在高频区域，滤波器的数目就变得比较少，分布很稀疏。
所谓的mel频率，就是根据人的听力，将线性的频率进行一个变换，使得在mel频率域中，“1000hz”听起来就是"500hz"的两倍音调一样
将普通频率转化到Mel频率的公式是：\[mel(f)=2595\times log_{10}(1+\frac{f}{700})\]
由下图可以看到，它可以将不统一的频率转化为统一的频率，也就是统一的滤波器组。
注意mel频率的单位是mel，是一种“伪频率” ### 4.MFCC与FBANK
总结下提取MFCC特征的过程：（具体的数学过程网上太多了，这里就不想贴了） 1）先对语音进行预加重、分帧和加窗； 2）对每一个短时分析窗，通过FFT得到对应的频谱； 3）将上面的频谱通过Mel滤波器组得到Mel频谱； 4）在Mel频谱上面进行倒谱分析（取对数，做逆变换，实际逆变换一般是通过DCT离散余弦变换来实现，取DCT后的第2个到第13个系数作为MFCC系数），获得Mel频率倒谱系数MFCC，这个MFCC就是这帧语音的特征；
下面是一个更完整的图，前面增加了AD转换(采样与量化),后面增加了求两阶差分，暂时可以不管这两步。

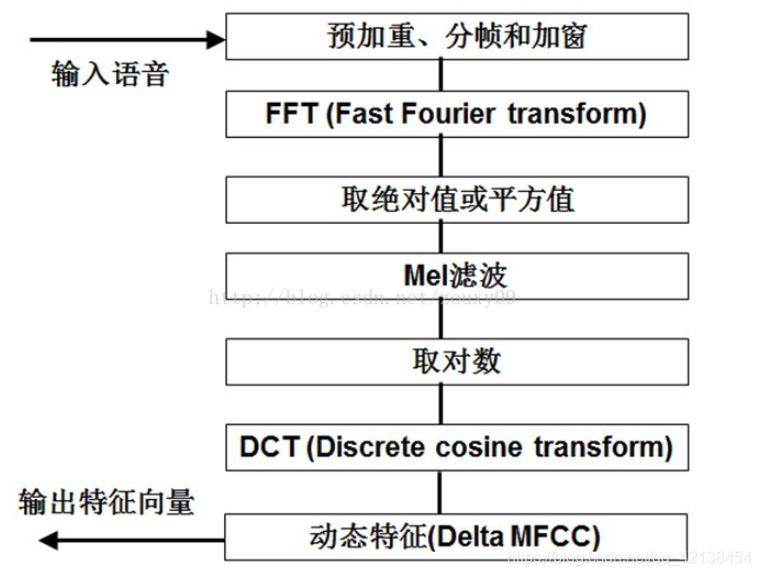

对语音信号提取MFCC特征的过程包括--高频预加重，加哈明窗分帧，DFT变换并平方获得能量谱，通过20个MEL滤波器组，对数运算，DCT变换获得倒谱特征，再加上一阶和二阶动态特征
在MEL滤波后，得到的便是FBANK参数
### 5.FBank Filter bank和MFCC的计算步骤基本一致，只是没有做IDFT而已（但是包括了求对数） 这里有一篇好例子实例
FBank与MFCC对比：
1.计算量：MFCC是在FBank的基础上进行的，所以MFCC的计算量更大
2.特征区分度：FBank特征相关性较高（相邻滤波器组有重叠），MFCC具有更好的判别度，这也是在大多数语音识别论文中用的是MFCC，而不是FBank的原因
3.使用对角协方差矩阵的GMM由于忽略了不同特征维度的相关性，MFCC更适合用来做特征。
4.DNN/CNN可以更好的利用这些相关性，使用fbank特征可以更多地降低WER。
MFCC与基本倒谱分析的对比
mfcc是一个倒谱参数，它与倒谱分析有相似之处，区别在于 1.多了预加重(使得高频部分变得相对更平坦)
2.FFT后取绝对值或者平方(模取平方平方对应着能量谱) 3.进行了mel滤波，也就是进行了一个频率的非线性变换，参考前面所述的公式 4.IFFT换成了DCT 5.它得到的是一个12维的向量，代表了声音的特征。实际上因为取得是前12维，因此更多地包含了语义（共振峰）参数,利用这个向量，我们就可以进行很多东西了
在实际中使用的语音特征，往往是各种特征的组合。比如，常用的39维MFCC特征，其组成如下：
12 MFCC feature 1 energy feature 12 delta MFCC features 12 double-delta MFCC features 1 delta energy feature 1 double-delta energy feature
